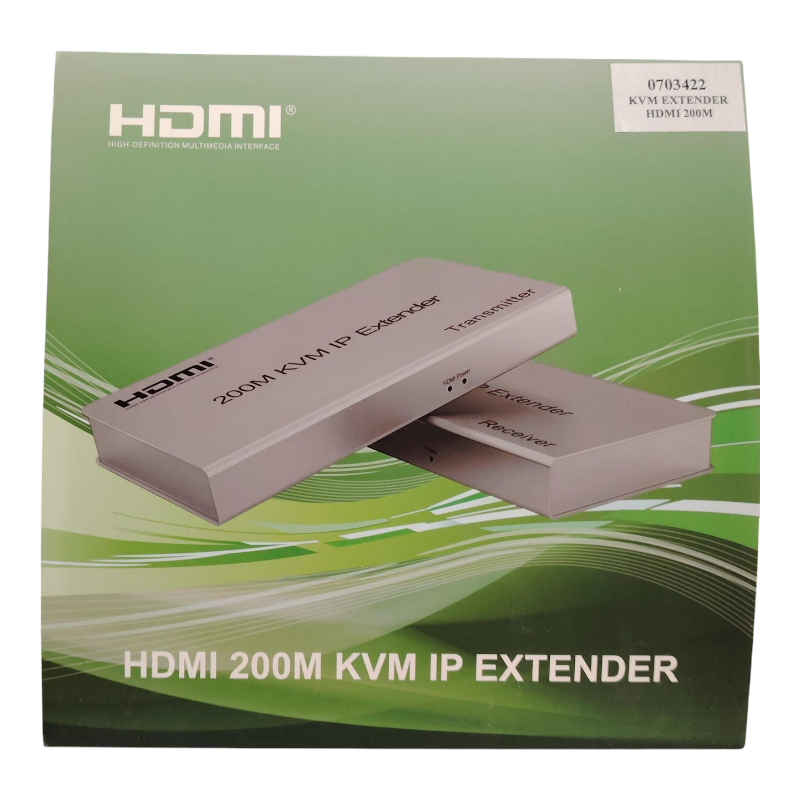

Extendeur HDMI KVM 4K 200M IP

Caractéristiques et Spécifications Clés

• Extension HDMI sur IP :
  • Portée étendue : Capable de transmettre des signaux HDMI et KVM jusqu'à 200 mètres (ou même plus avec des commutateurs réseau intermédiaires) en utilisant un seul câble Ethernet Cat5e ou Cat6. La distance de 200M est généralement pour une connexion directe point-à-point ou via un seul commutateur réseau bien configuré.
  • Architecture IP (réseau) : Contrairement aux extendeurs traditionnels point-à-point, cet extendeur utilise le protocole IP. Cela permet une distribution de signaux via des commutateurs réseau (switchs) existants, transformant potentiellement un réseau local (LAN) en un système de distribution AV sur IP.
  • Modes de connexion polyvalents :
    • Point-à-point : Connexion directe entre un émetteur (TX) et un récepteur (RX) via un câble Ethernet.
    • Point-à-multipoint : Un seul émetteur peut diffuser son signal à plusieurs récepteurs simultanément via un commutateur réseau.
    • Multipoint-à-multipoint (Matrice IP) : Permet à plusieurs émetteurs de se connecter à plusieurs récepteurs via un commutateur réseau géré (VLAN recommandé), créant ainsi une matrice KVM et vidéo flexible où n'importe quel émetteur peut être dirigé vers n'importe quel récepteur.
• Résolution Ultra HD 4K : Prise en charge des résolutions vidéo jusqu'à 4K@30Hz (certains modèles avancés peuvent supporter 4K@60Hz 4:2:0 ou même 4:4:4), ainsi que des résolutions inférieures comme 1080p Full HD, 720p, etc.
• Fonctionnalité KVM Complète :
  • Extension USB 2.0 : Offre des ports USB sur les unités TX et RX, permettant l'extension de claviers, souris, mais aussi d'autres périphériques USB (clés USB, imprimantes, scanners, écrans tactiles) sur le réseau IP. Cela transforme l'extendeur en une véritable solution KVM à distance.
• Prise en Charge Audio : Transmet l'audio numérique intégré au signal HDMI. Certains modèles peuvent également inclure des ports audio stéréo analogiques 3,5 mm séparés.
• Contrôle IR Bidirectionnel : Inclut généralement des émetteurs et récepteurs IR pour permettre le contrôle de l'appareil source (par exemple, lecteur Blu-ray, décodeur) depuis l'emplacement distant, ou le contrôle de l'appareil distant depuis l'emplacement source.
• Faible Latence : Conçu pour minimiser la latence (délai) afin de garantir une expérience utilisateur fluide, essentielle pour le contrôle KVM et les applications en temps réel.
• Compression Vidéo : Utilise généralement une compression vidéo efficace (par exemple, H.264, H.265 ou des codecs propriétaires) pour permettre la transmission de signaux 4K sur un réseau IP standard sans nécessiter une bande passante excessive.
• Gestion et Configuration :
  • Plug-and-Play : Pour les configurations point-à-point simples.
  • Gestion IP : Pour les configurations plus complexes (multipoint, matrice), ils nécessitent souvent une configuration réseau (adresse IP, masque de sous-réseau) et peuvent être gérés via une interface web, des boutons sur l'appareil, ou un logiciel de gestion centralisé.
  • Commutateurs réseau : Recommandation d'utiliser des commutateurs Gigabit Ethernet (1000Mbps) dédiés ou avec prise en charge des VLANs pour de meilleures performances et une isolation du trafic.
• Protection ESD : Intègre une protection contre les décharges électrostatiques pour une durabilité accrue.
• Alimentation : Typiquement alimenté par des adaptateurs DC 5V/1A ou 5V/2A.

Fonctionnement Détaillé

Le système se compose de deux unités principales :

1. Unité Émettrice (TX - Transmitter) :

   • Connectée à la source HDMI (PC, serveur, console, lecteur multimédia).
   • Connectée au port USB de la source pour les fonctions KVM.
   • Dispose d'un port RJ45 pour la connexion au réseau Ethernet/commutateur.
   • Peut avoir une sortie HDMI "boucle locale" pour connecter un moniteur à proximité de la source.
   • Port IR Out pour connecter l'émetteur IR vers la source.

2. Unité Réceptrice (RX - Receiver) :

   • Connectée à l'écran distant via HDMI.
   • Dispose de ports USB pour connecter le clavier, la souris et d'autres périphériques USB distants.
   • Dispose d'un port RJ45 pour la connexion au réseau Ethernet/commutateur.
   • Port IR In pour connecter le récepteur IR depuis l'emplacement de l'utilisateur.

Transmission sur IP : Les signaux HDMI (vidéo et audio) et USB sont numérisés, compressés et encapsulés en paquets IP par l'unité TX. Ces paquets sont ensuite envoyés sur le réseau Ethernet (via des câbles Cat5e/6 et, si nécessaire, des commutateurs réseau). L'unité RX reçoit ces paquets, les décode, les décompresse et les convertit de nouveau en signaux HDMI et USB, qui sont ensuite envoyés à l'écran et aux périphériques.
